産品型号：

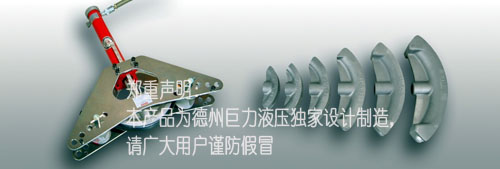

WGQ-10彎管器的細緻介紹：

一(yī / yì ／yí)、産品特點與用途
     本彎管器行使成型彎管胎具直接對響應規格的管件進行冷彎，不必要(yào / yāo)加熱及裝砂手段，操作方便，是管件安裝工程及維修作業等必備的液壓機具。
     WGQ-10型彎管器，與LL45/250LL型油缸和(hé / huò)SYB-1型手動泵或DYB-1A型電動油泵配套使用。用來彎曲鋼管和(hé / huò)鋼筋。
二、說明
1、規格：
（1）彎管規格（水煤氣管）1/2”~2”
（2）彎鋼筋規格（45鋼時）節≤Φ38mm
（3）彎曲力10t
（4）彎曲角度≥90°
（5）形狀尺寸（長×寬×高）708×676×170mm
2、零、部件清單
（1）架體部裝                                     1套
（2）外支架和(hé / huò)固定螺釘                             1套
（3）頂頭1個
（4）彎管胎（1“/2、3”/4、1“、5”/4、3“/2、2”）6個
（5）滾輪                                          套
（6）軸肖                                          2套
3、配套件：
（1）油泵    SYB-1型手動油泵
（2）油缸LL45/250LL油缸
4、安裝與使用
   （1）把LL45/250LL型油缸卸下頂帽和(hé / huò)珍愛套，擰在架體座的兩紋孔上，油缸頭部擰上頂頭，尾部套上支架。
   （2）選取必要(yào / yāo)用的彎管胎按在頂頭上。
   （3）用兩個軸肖把兩個液輪裝在支承闆所必要(yào / yāo)用的孔裏。在滾輪上選取必要(yào / yāo)用溝槽，使其與彎管胎的方向相對。
   （4）将油缸與油泵接通，把所必要(yào / yāo)彎曲的鋼管放入彎管胎和(hé / huò)滾輪之間，即可彎管。
三、工作原理
     本彎管器是由器架、彎胎、和(hé / huò)油泵組成油缸通過螺紋裝在器架上，彎胎裝在油缸活塞的頭部，器架上安裝有滾輪，将待彎的管子安裝到滾輪上。
     當油泵供應油缸壓力時，油缸推動變管胎壓向待彎管，在彎管胎和(hé / huò)滾輪的共同作用下，使待彎管彎成必要(yào / yāo)的角度。
     配套件選取用SYB-1型手動油泵或DYB-1A型電動油泵。油缸選用LL45/250LL型。
四 、技術參數
